Les màquines tèrmiques són dispositius mecànics capaços de:

• Convertir la calor en treball

• Extreure la calor d'un cos fred i cedir-la a un de calent.



Les màquines tèrmiques més usuals són:

































LES MÀQUINES TÈRMICS: Generadors d'energia mecànica



Les màquines tèrmiques que fan la funció de generadors d'energia mecànica poden ser de dos tipus:

• Combustió externa: La combustió té lloc fora del motor. El combustible és crema fora de la màquina i es produeix vapor, amb aquest vapor s'aconsegueix realitzar el treball motriu.



• Combustió interna: La combustió té lloc dins el motor. Els gasos produïts en la combustió produeixen el treball motriu.

També es poden fer dos subgrups segons si son alternatives o rotatives:

• Alternatives: Incorporen un èmbol que té un moviment rectilini alternatiu i un mecanisme biela_manovella per fer la transformació.



• Rotatives: Produeixen directament el moviment de rotació.









































Màquines de combustió externa: La turbina de vapor



La turbina de vapor transforma l'energia potencial tèrmica en energia de moviment (cinètica). L'energia potencial tèrmica disponible és la diferència que hi ha entre l'estat del vapor a l'entrada de la turbina i el seu estat a la sortida. Aquesta diferència és coneix com a salt tèrmic.



Les turbines de vapor s'utilitzen actualment a les centrals tèrmiques i nuclears productores d'energia elèctrica i en alguns vaixells de gran tonatge.



El vapor produït a la caldera és conduït cap a la turbina a través d'una corona d'àleps fixada a l'estator anomenada distribuïdor, quan el vapor surt del distribuïdor, incideix sobre uns àleps corbs especials del rotor, així genera un treball sobre l'eix que comença a girar.















































El cicle termodinàmic en una instal·lació de vapor

































Màquines de combustió interna: Motors de combustió interna alternatius



Els motors de combustió interna reben aquest nom perquè la combustió es produeix dins del motor a la cambra de combustió. No utilitzen un element intermedi com el vapor sinó que són els mateixos gasos produïts en la combustió els que s'encarreguen de fer el treball.
El resultat d'aquesta combustió violenta que es produeix a dins d'un cilindre és un moviment rectilini alternatiu que es transforma en moviment rotatori a partir d'un mecanisme biela-manovella.



Es poden distingir dos tipus fonamentals de motors d'explosió els motors d'encesa per guspira o de cicle Otto i els d'encesa per compressió o de cicle dièsel. Tant els uns com els altres poden ser de 4 temps com de 2 temps, tot i que els de 2 temps dièsel no són gaire habituals.





















































Màquines de combustió interna rotatives: Motors Wankel

































CONSUMIDORS D'ENERGIA MECÀNICA:



Són les màquines en les quals cal fer un treball per provocar un flux d'energia tèrmica des de un focus fred a un de calent.



Els refrigeradors i les bombes de calor treballen entre dues fonts tèrmiques a diferents temperatures: una de temperatura baixa de la qual s'extreu calor, i una de calenta a la qual se'n cedeix.

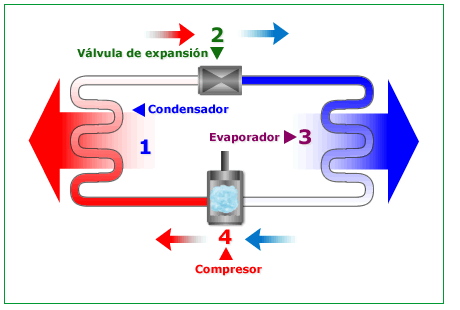

Màquines firgorífiques: NEVERA

































HIDRÀULICA:

Una Màquina hidràulica és una varietat de màquina de fluid que empra per al seu funcionament les propietats d'un fluid incompressible o que es comporta com a tal , a causa que la seva densitat a l'interior del sistema no pateix variacions importants .





















PROJECTES FETS A CLASSE:
